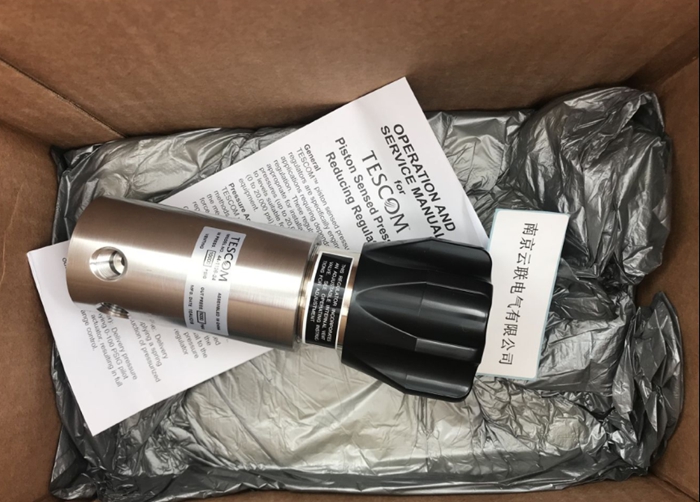

TESCOM背压阀44-1700

TESCOM背压阀44-1700
常规用途/背压
4 级安全压力范围，最高可达 800 PSIG
经济/灵敏/紧凑
44-1700 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . . . . 800 PSIG
控制压力范围. . . . . . . . . . . . . . . . . 40-150, 40-300,
100-700, 100-800 PSIG
设计试验压力. . . . . . . . . . . . . 150% 最大额定压力
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作温度 . . . . . . . . . . . . . . . . . . -15° F 至 +165° F
(-25° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . C v = 0.10
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . 316 不锈钢或黄铜
阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
O 型圈. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Viton ®
备用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon ®
其余部件:
不锈钢型号 . . . . . . . . . . . . . . . . . . . . 316 不锈钢
黄铜型号 . . . . . . . . . . . . . 黄铜及 300 系列不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁 . . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 （不带压力表） . . . . . . . . . . . . . . 2 磅 (0.9 kg)
