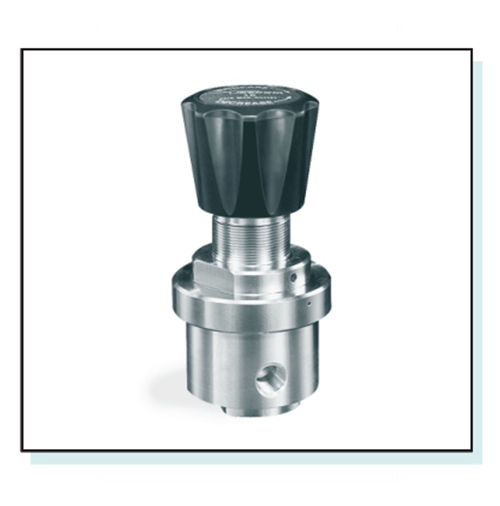

TESCOM背压阀44-4700

TESCOM背压阀44-4700
绝对压力
入口从低于大气压力到 150 PSIG 四个范围
背压
44-4700 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大入口压力. . . . . . . . . . 28 in. Hg 真空 - 15 PSIG,
0-50, 0-100 和 0-150 PSIG
设计试验压力. . . . . . . . . . . . .最大额定压力的 150%
泄漏. . . . . . . . . . . . . . . . . . . . . . . . 内部无气体泄漏
外部 ≤ 2 x 10 -8 大气压·毫升/秒氦气
环境工作温度. . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . C v = 0.04
最大工作扭矩 . . . . . . . . . . . . . . 25 in.-lbs. (2.8 Nm)
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
阀帽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 镀镍黄铜
阀座. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Teflon ®
弹簧，主阀和偏压 . . . . . . . . . . . . . . . 316 不锈钢
隔板. . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
其余部件 . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁 . . . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 （不带压力表） . . . . . . . . . . 2.75 磅 (1.25 kg)
