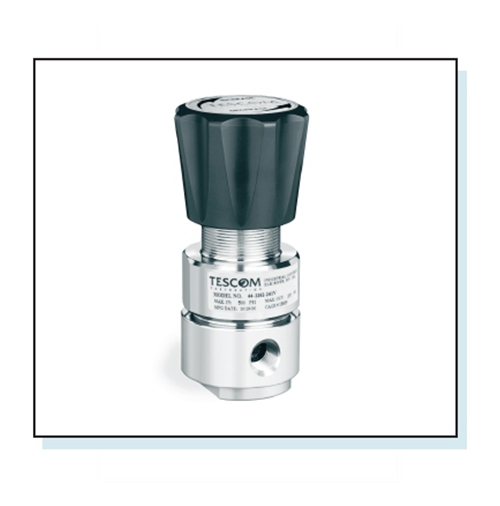

TESCOM减压阀44-2200

TESCOM减压阀44-2200
金属隔板压力感应/经济实用
最大入口压力400 或 3500 PSIG/出口压力范围500 PSIG 以下
常规用途/减压
44-2200 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . . . . 400 PSIG,
3500 PSIG
出口压力范围. . . . . . . . . . . . . . . 0-25, 0-50, 0-100,
0-250 & 0-500 PSIG
设计试验压力. . . . . . . . . . . . . 150% 最大额定压力
泄漏. . . . . . . . . . . . . . . . . . . . . . 内部：无气体泄漏
外部：设计符合 ≤ 2 x 10-8 大气压·毫升/秒氦气
工作温度 . . . . . . . . . . . . . . . . . . -15° F 至 +165° F
(-26° C 至 +74° C)
额定流量：
3500 PSIG 入口压力. . . . . . . . . . . . . . Cv=0.06
400 PSIG 入口压力. . . . . . . . . . . . . . . Cv=0.15
最大工作扭矩. . . . . . . . . . . . 30 英寸·磅 (3.4 Nm)
❏ 接触介质的材料
阀体. . . .316L 不锈钢, 黄铜, Hastelloy-C® 或 Monel合金
阀帽. . . . . . . . . . . . . . . . . . 300 系列不锈钢，黄铜
隔板. . . . . . . . . . . . . . . . . . . . 316 不锈钢, Elgiloy®
阀座. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
其余部件 . . . . . . . . . . . . . . . . . . 316 不锈钢/黄铜,
Hastelloy® 或 Monel
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（不带压力表） . . . . . . . . . . . . . 2.0 磅 (.9 kg)
