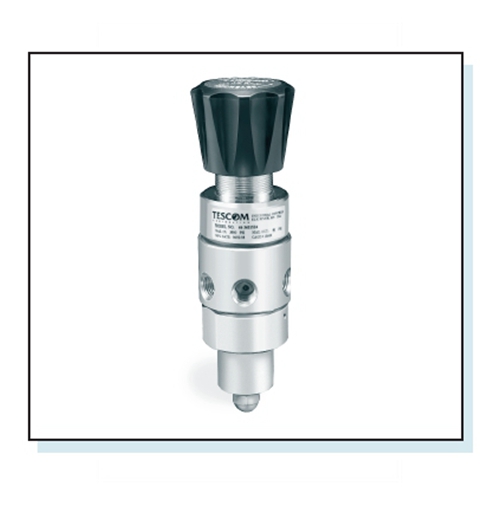

TESCOM减压阀44-3400

TESCOM减压阀44-3400
两级/压力减小
最大入口压力 3500 PSIG/出口压力 0-250 PSIG out
弹簧负载/手动操作
44-3400 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
额定入口压力. . . . . . . . . . . . . . . . . . . . . 3500 PSIG
出口压力范围. . . . . . . . . . . 0-25, 0-50, 0-100, 0-150
和 0-250 PSIG
设计出口试验压力 . . . . . . . . . .最大额定压力的 150%
工作温度 . . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.05
泄漏. . . . . . . . . . . . . . . . . . . . . . . 内部：无气体泄漏
外部：设计符合 2 x 10-8 大气压·毫升/秒氦气
最大工作扭矩. . . . . . . . . . . . . . 10 磅 - 英寸 (1 Nm)
入口压力衰减. . . . . . . .0.04 变化/100 PSIG 入口压力
❏ 接触介质的材料
阀体. . . . . . . . 316 不锈钢、黄铜或 Monel (铜镍合金)
阀帽. . . . . . . . . . . . . . . . . . . 300 系列不锈钢或黄铜
隔板. . . . . . . . . . . . . . . . . . . 316 不锈钢或 Elgiloy®
阀座. . . . . . . . . . . . . . . . . . . . . . Teflon® (聚四氟乙烯)
摩擦衬套（内部） . . . . . . . . . . . . . . . . . . . . . Teflon®
其余部件 . . . . 316 不锈钢 (及黄铜型使用的黄铜材料)
有关其他材料及改动，请向工厂咨询。
❏ 管件. . . . . . 1/4 英寸 NPT 入口、出口及压力表接口
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（不带压力表） . . . . . . . . . . . . . 3 磅 (1.35 kg)
