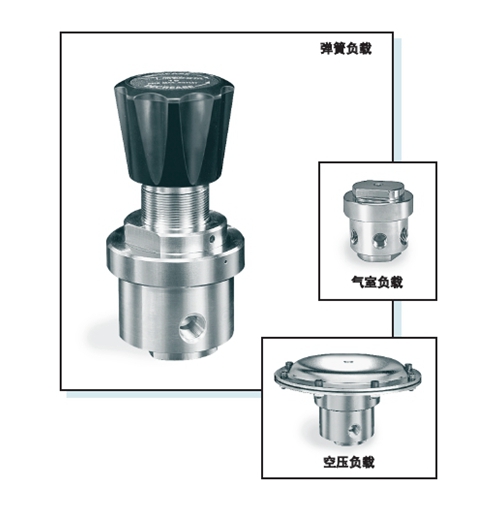

TESCOM减压阀44-4600

TESCOM减压阀44-4600
绝对压力
入口大气压力至 400 PSIG/出口 28" Hg 真空至 15 PSIG
压力减小
44-4600 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
入口压力范围. . . . . . . . . . . . 大气压力至 400 PSIG
出口压力范围. . . . . . . . . . . . 28 Hg 真空至 15 PSIG
设计试验压力. . . . . . . . . . . . . 150% 最大额定压力
泄漏：
内部. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
外部. . . 设计流量：< 2 x 10-8 大气压·毫升/秒氦气
工作温度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.24
最大工作扭矩（手动旋钮） . . . 30 磅英寸 (3.4 Nm)
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
阀座. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
弹簧（主阀）. . . . . . . . . . . . . . Elgiloy® (耐蚀合金)
弹簧（偏压）. . . . . . . . . . . . . . . . . . . . 316 不锈钢
其余部件 . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（不带压力表） . . . . . . . . . . . 2.75 磅 (6.0 kg)
