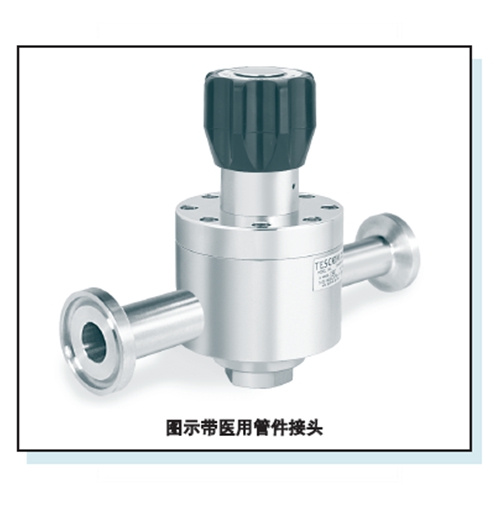

TESCOM减压阀DH-16

TESCOM减压阀DH-16
减压
最大入口压力 300 PSIG/出口压力范围 300 以下
装备弹簧/装备气室
DH-16 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . . . . 300 PSIG
出口压力范围. . . . . . . . . . 0-20, 0-50, 0-100, 0-150,
0-250 或 0-300 PSIG (仅限装备气室情况)
设计试验压力. . . . . . . . . . . . . . . 额定压力的 150%
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作温度 . . . . . . . . . . . . . . . . . . -20° F 至 +165° F
(-28° C 至 +73° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 5.0
❏ 接触介质的材料
阀体，阀帽，后阀盖 . . . . . . . . . . . . . . 316 不锈钢
隔板 . . . . . . . . . . . . . . . . Gylon® (改性聚四氟乙烯)
阀座，排气阀. . . . . . . . . . . . . CTFE (三氟氯乙烯),
Vespel® (聚酰亚胺), Peek (聚醚醚酮)
阀座，主阀 . . . . . . . . . . 90 丁晴橡胶, 80 乙丙橡胶,
Chemraz 75®, Viton®
O型圈 . . . . . 丁晴橡胶, 乙丙橡胶, Chemraz®, Viton®
其余部件 . . . . . . . . . . . 300 系列不锈钢/Nitronic 60
有关其他材料及改动，请向工厂咨询。
❏ 内表面抛光处理 . . . . . 表面粗糙度 Ra 为 25
微英寸 (0.63 微米)
❏ 管件 － 入口及出口
焊接凹接头或 VCR® 凸接头，管接头，医用
❏ 管件 － 压力表
NPT
高纯度内接管件 (H.P.I.C.)
(VCR® 内部类型，可与转向 VCR® 凸接头配合)
❏ 清洁. . . . . . . . . . . . . CGA 4.1 及 ASTM G93

❏ 重量. . . . . . . . . . . . . . . . . . . . . 15 磅 (6.8 kg)
