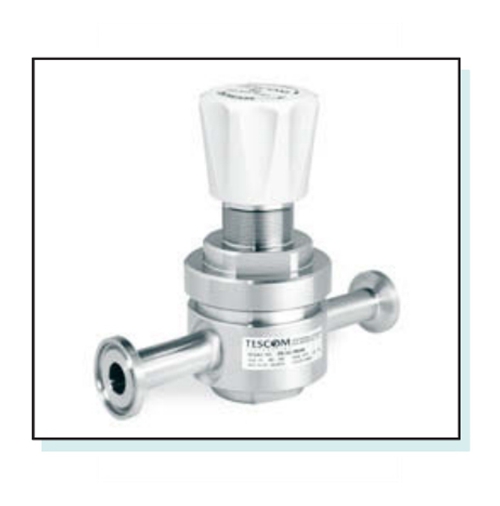

TESCOM卫生型减压阀PH-3200

TESCOM卫生型减压阀PH-3200
最大入口压力 500 PSIG/出口压力范围100 PSIG 以下
装备弹簧
PH-3200 系列技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . . . . 500 PSIG
出口压力范围. . . . . . . . . . . 0-25, 0-50, 0-100 PSIG
设计试验压力. . . . . . . . . . . . . . 150% 最大额定压力
泄漏. . . . . . . . . . . . . . 内部：ANSI Class VI 级防漏
外部：设计符合 < 2 x 10 -8 大气压·毫升/秒氦气
工作温度（仅为介质温度）：
Teflon ® 阀座. . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
PEEK OPTIMA ® 阀座 . . . . . . . -40° F 至 +400° F
(-40° C 至 +204° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . C v = 1.8, 1.0
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . . . . . . 316L 不锈钢
阀座. . . . . . . . . . . . . . . . . Teflon ® 或 Peek Optima ®
O 型圈. . . . . . . . . . . . . . . . . . . . . . . . . . . . 乙丙橡胶
隔板. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
固定底座 . . . . . . . . . . . . . . . . . . . . . . . . Nitronic 60
其余部件 . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 管件
医用管接头
管封头
高纯度内接管件 (H.P.I.C.)
(仅限压力表接口)
❏ 清洁 . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93,
具有清洁符合证明
❏ 重量 （近似值） . . . . . . . . . . . . . . . 3.5 磅 (1.58 kg)
